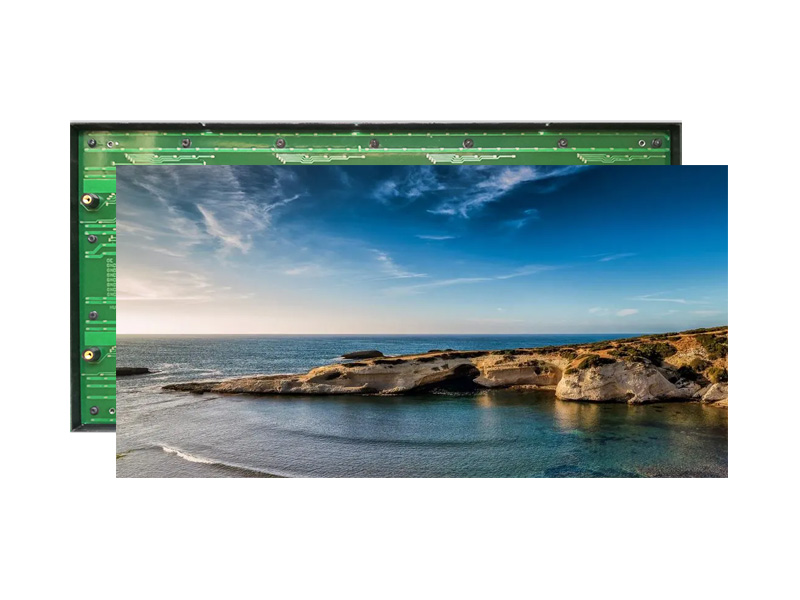

本技術手冊僅適用于亞戶外表貼P10（32*16）單白單元板。
2.1. 亞戶外表貼P10（32*16）單白單元板： PCB（電路板）、燈管（由紅色燈管組成一個矩陣）、驅動集成芯片、塑膠套件。
2.2 通過PWM信號驅白色LED驅動芯片，可形成256種顏色變換，可顯示文字信息等。
2.3. 單元板的特點
●采用表貼2835超高亮的LED白燈和優質的塑膠件
●高對比度可達到良好的顯示效果
●量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●采用恒流方式驅動LED，發光均勻，功耗低
●像素間距為10.0mm，共有32*16個像素點，每個像素點由1紅燈組成
3.1 LED參數
| 封裝（2835） | 顏色 | 品牌 | 型號 | 亮度 | 波長 | 數量 |
 |
W | 晶元 | 6*6 mil | I檔 | 1顆 |
3.2屏體技術參數：
| 屏體 技術參數 |
最大功耗 | 350W/㎡ | 使用環境 | 戶外 |
| 最佳視距 | ≥10m | 盲點率 | 小于萬分之三 | |
| 亮度 | ≥2200cd/㎡ | 屏體平均功耗 | 150-200W/㎡ | |
| 屏幕水平視角 | 80±15度 | 屏幕垂直視角 | 45±10度 | |
| 單元板 技術參數 |
像數點間距 | 10mm | 像素密度 | 10000Dots/㎡ |
| 分辯率 | 32x16=512 Dots | 結構特點 | 燈驅合一 | |
| 像素構成 | 1R | 驅動方式 | 1/4掃恒流驅動 | |
| 輸入電壓 | 4.5-5.5V | 套件材料 | 聚碳酸酯PC料 | |
| 重量 | 200g | 單元板功率 | 15W | |
| 尺寸（長寬 厚) | 320*160*6.3（mm） | 最大電流 | 3A | |
| 200W開關電源帶載數量 | <15塊P10單白單元板 | |||
| 系統參數 | 換幀頻率 | >60幀/秒 | 刷新頻率 | ≧80HZ |
| 控制方式 | 計算機控制，逐點一一對應，視頻同步，實時顯示 | 亮度調節 | 256級手動/自動 | |
3.3電氣參數
| 電氣參數 | 電源輸入電壓 | AC220/100±15%V | 視實際需要而定 |
| 電源輸入頻率 | 50/60 | HZ | |
| 電源電氣規格 | 5V*30A 40A 60A 80A | W | |
| 數據傳輸途徑 | 超五類網線 | ||
| 傳輸距離 | 國標網線100m,多模光纖500m,單模光纖20km | 米 | |
| 適用環境 | 工作濕度 | ≤90% RH | |
| 環境溫度 | -40℃—85℃度 | ||
| 儲存溫度 | -40℃-85℃度 | ||
| 平均無故障時間 | 10000hours | ||
| 使用壽命 | 100000hours | ||
