產品特點

1.適用范圍

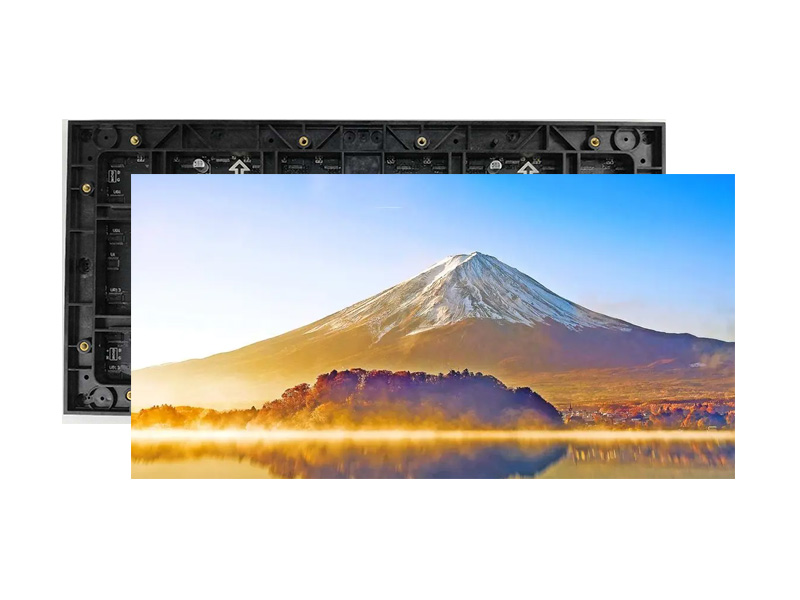

本技術手冊僅適用于室內表貼J1.667全彩(1/48S)單元板。

2.產品說明

2.1. 室內表貼J1.667全彩(1/48S)單元板構成：PCB（電路板）、1212表貼三合一燈管（由紅色LED晶片、綠色LED晶片和藍色LED晶片封裝為一個像素點）、驅動集成芯片、塑膠套件。
2.2 通過PWM信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，16bits灰度等級，可形成65536*65536*65536種顏色變換，可顯示視頻、圖像和文字信息等
2.3. 單元板的特點;
●使用超高亮的LED和優質的塑膠件
●高對比度可達到良好的顯示效果
●重量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●采用PWM恒流高刷芯片圖像清晰艷
●像素間距為1.667mm，共有192*96個像素點，每個像素點由1R1G1B三燈組成
●單元板具有掉電保護功能。

產品參數

53.產品介紹

3.1 LED燈管參數

封裝1212	顏色	品牌	型號	亮度	波長	數量
	R	晶元	6*6 mil	130-169mcd	620-625nm	1顆
	G	晶元	6*7 mil	360-468mcd	515-520nm
	B	晶元	6*7 mil	42-54.6mcd	465-470nm

3.2屏體技術參數：

3.3電氣參數
